BT-2000智能軸承故障測試儀功能講解

BT-2000智能軸承故障測試儀是集沖擊脈沖儀、振動儀于一體的多功能設備故障診斷儀器?？捎糜跈z查機械設備的運行狀態，從而探測出機械故障并為有效地預知維修提供數據。只需輸入很少的數據該儀器即可及時提供機械運行過程中許多重要信息：

·機器總體狀況（機械結構松動、不對中、不平衡等對機器振動的影響）

·滾動軸承的機械狀況（軸承的損壞、潤滑、安裝狀況）

   1.沖擊脈沖測量及傳感器

當被測軸承狀態欠佳產生沖擊脈沖后，在沖擊脈沖傳感器的固有頻率上獲得響應，通過濾去機器低頻振動信號，放大高頻沖擊信號，輸出一個快速的電脈沖，它的幅值是與沖擊脈沖的大小成正比。然后通過儀器處理給出讀數。沖擊脈沖大小是以該技術中自定義的分貝量為單位來測量的（dBsv——沖擊脈沖值）。
   2.振動測量及傳感器

   機器振動是用一個壓電式加速計來測量的，通常利用傳感器前端的磁鐵將傳感器吸附在被測設備的測點上，不使用時合上磁鐵保護片。當被測設備表面為非鐵質時，磁鐵無法吸附，可以用手把傳感器壓在測點上進行測量。
 要評價機器的狀態，必須定義機器正常的振動級別，一臺機器可以允許的振動等級取決于機器的尺寸大小、功率及底座的剛度，BT-2000智能軸承故障測試儀內置ISO2372標準，該標準為各種機器定義了振動類別，在寬頻帶內（10～1000Hz）測量振動速度的均方根值（RMS）。
壓電加速度計只對沿其主軸方向上的振動敏感，這就能對任何方向上的徑向和軸向機器振動進行測量（徑向垂直，徑向水平，軸向），可用來解說機器振動過大的潛在原因（如不平衡，不對中或結構松動）。
二、儀器使用的測量技術簡介
BT-2000智能軸承故障測試儀的檢測功能是以?xún)煞N廣泛使用的測量技術為基礎的，即
·根據沖擊脈沖法對滾動軸承狀態進行監測

·根據ISO2372標準進行寬帶振動烈度的測量

   1.沖擊脈沖法
    ⑴ 測量原理

當鋼球撞擊到鋼棒上后，會在鋼棒內產生一系列的壓縮波（以超聲的速度傳播），該壓縮波的大小是碰撞速度的函數，和物體的質量、形狀無關。

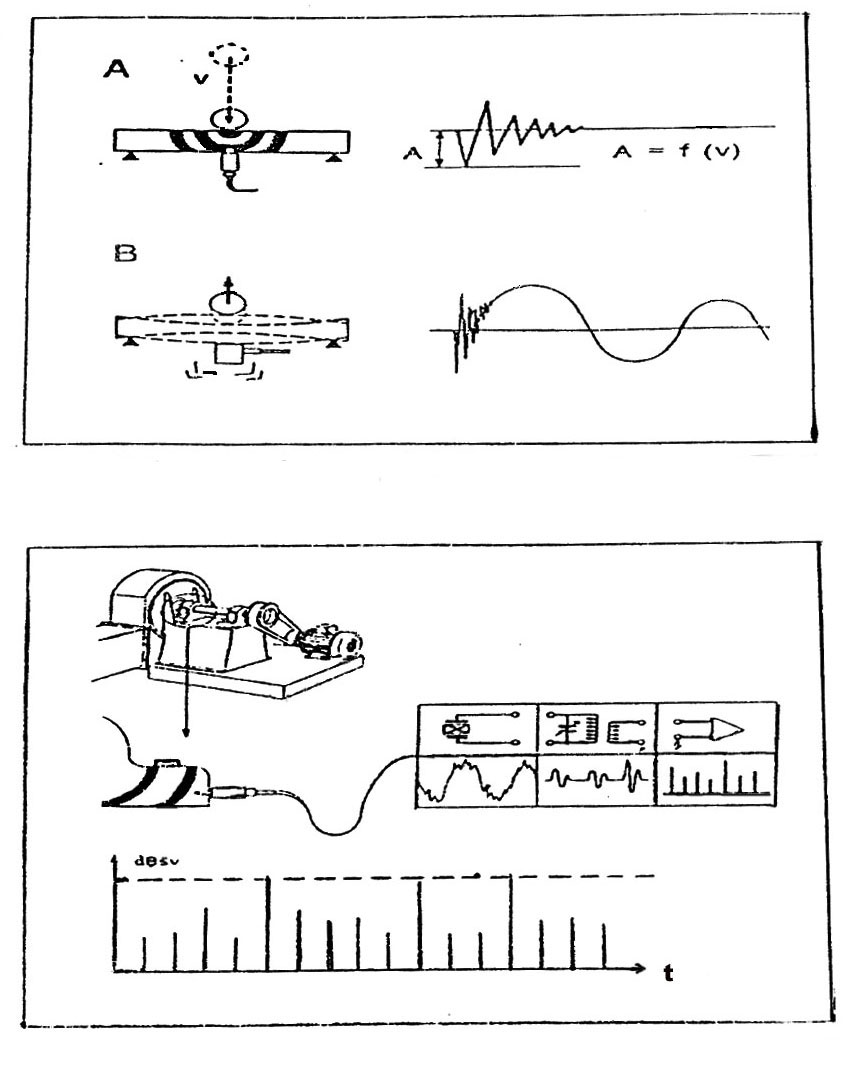

                                                                                           （圖1）
假使如此鋼球是軸承里的一個滾動體，當它碰到滾道上的一道裂縫時，就會發生上述現象，當然，鋼球上有缺陷也一樣。

                                                                                                               （圖2）
軸承的絕對沖擊脈沖讀數，用dBsv度量，是軸承大小和轉動速度（相對線速度）及軸承狀態的函數。為消除相對線速度對測量值的影響，儀器須在測量前對以下初始數據作相應處理：
·預置軸承內徑d或轉動軸直徑（毫米或英寸）
·預置轉速n（r/min）

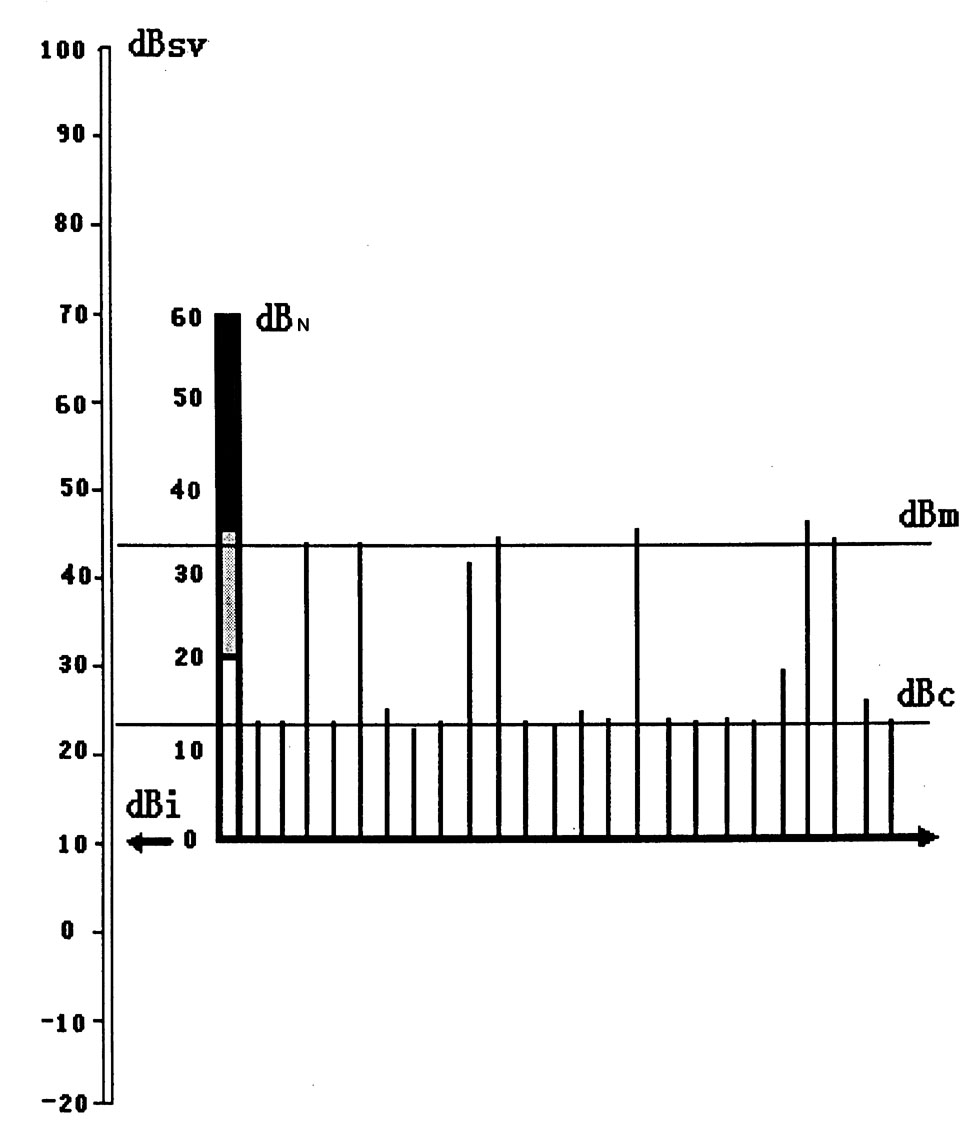

   BT-2000根據軸直徑d與軸承轉速n計算初始沖擊脈沖值dBi（即完好新軸承在特定運行狀態下應有的初始沖擊脈沖值），然后裝機軸承在使用期間由于狀態惡化產生更大的沖擊脈沖值，在歸一化標準dBN上衡量（圖3）， 儀器在測取某一周期內的沖擊脈沖值后并顯示。
 ·數量相對少的強沖擊脈沖值——最大值dBm

 ·數量相對多的弱沖擊脈沖值——地毯值dBc


   ⑵ 軸承狀態判定標準dBN

 ·軸承處于良好狀態

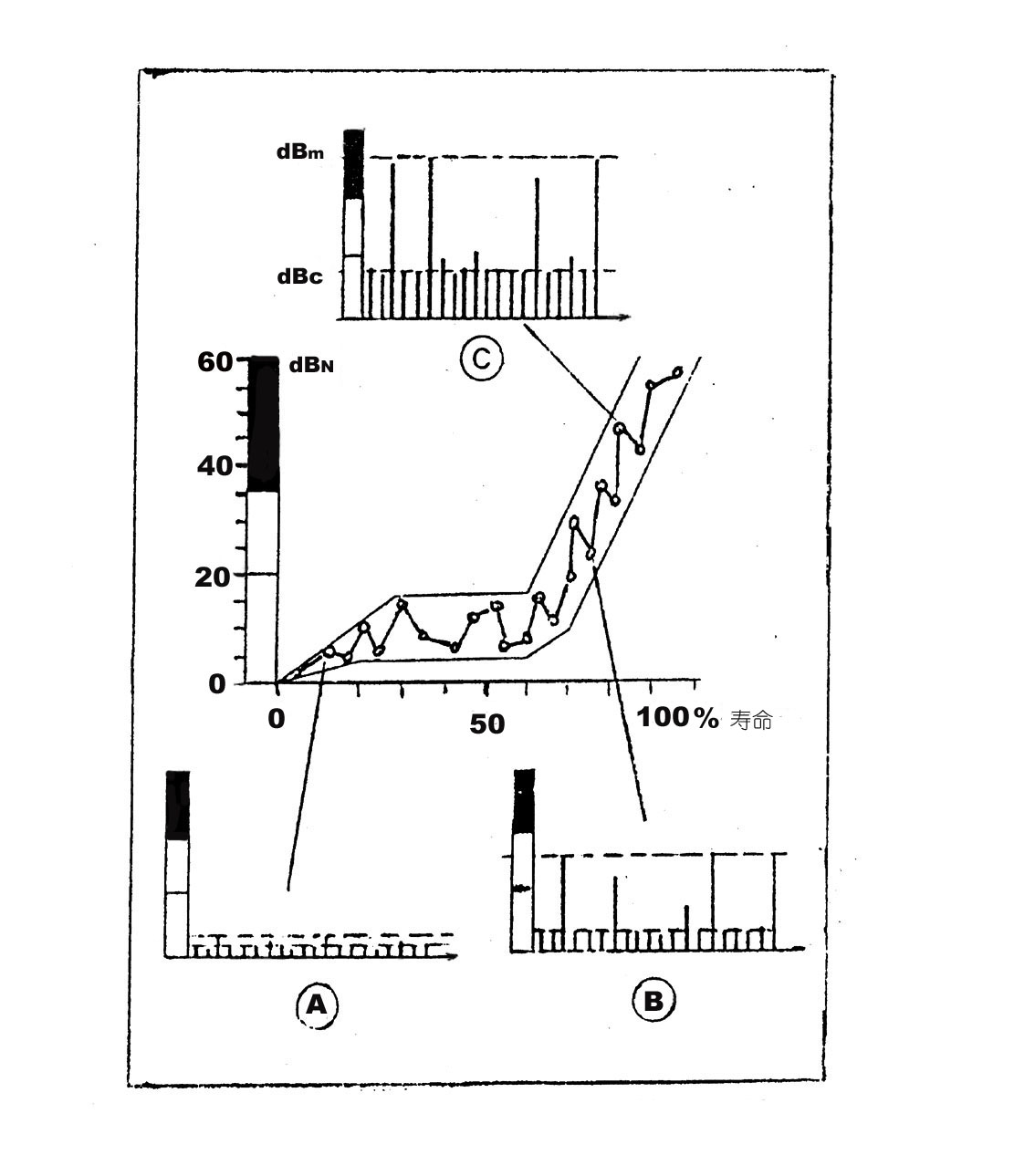

沖擊脈沖測值在綠色區域內，dBm與dBc的差值較?。▓D4A），沖擊脈沖數值上升較慢，下次測量周期間隔可長些。
·軸承處于早期損傷狀態

沖擊脈沖測值在黃色區域內，軸承表面有小的損傷（dBm與dBc的差值會增大）或無潤滑運行（dBm與dBc的差值一般很小）（圖4B）

·軸承處于嚴重?fù)p傷狀態
沖擊脈沖測值在紅色區域內，軸承表面有較大損傷（會有較高的dBm值且dBm與dBc差值大），測量周期間隔應更短或立即更換軸承。（圖4C）


   2.振動烈度

設備的過強振動基本上有三個原因：機械松動、不對中及不平衡。要評價機器當前的運行狀態，必須先確定機器正常狀態時的振動類別（一般由制造廠家給出或根據機器在良好狀態下的測量值）。
正常運行的設備允許的振動等級取決于機器的尺寸、功率、功能以及基座的剛度。BT-2000智能軸承故障測試儀內置ISO2372標準，該標準為各種機器定義了振動類別，六個類別如下（本儀器顯示為CLASS 1-CLASS 6）：

類別Ⅰ（CLASS 1）
在正常運行狀態下和整個機器相關聯的發動機和機器的各個部件一直到15 KW的生產電機都是本類別典型的例子。
類別Ⅱ（CLASS 2）
沒有特別底座的中型機器，典型的有（15～75KW）輸出的電機，剛性固定在專用基礎上的發動機或機器（直至300KW）
類別Ⅲ（CLASS 3）
安裝在振動測量方向上相對較硬的剛性的和重的基礎上的具有旋轉質量的大型原動機和其它大型機器。
類別Ⅳ（CLASS 4）
安裝在振動測量方向上相對較軟的基礎上具有旋轉質量的大型原動機和其它大型機器（如透平發電機組，特別是結構輕的透平發電機組）
類別Ⅴ（CLASS 5）
安裝在振動測量方向上相對較硬的基礎上具有不平衡慣性力的機器和機械驅動系統（不平衡慣性力是由機器的往復運動零件造成的）

類別Ⅵ（CLASS 6）
安裝在振動測量方向上相對較軟的基礎上具有不平衡慣性力（由機器的往復運動零件造成的）的機器和機械驅動系統，具有松動耦合旋轉質量的機器，如研磨機中的回轉軸；具有可變的不平衡力，能自成系統地進行工作而不用連接件的機器，如離心機、加工廠中用的振動篩、動態疲勞試驗機和振動臺。

   儀器通過測量值與該標準對比后自動給出機器狀態的評價。例如，在混凝土底座上的100KW通風機屬類別三，如果在測量前選擇CLASS 3，BT-2000將把測量結果和該類別的極限值相比較，并以指在狀態刻度上的箭頭表明機器的狀態是好或早期損傷或損壞狀態，如不輸入等級號，只顯示出振動烈度值，而無進一步的評價。
